Ejercicio: representación en perspectiva isomètrica

Demostración paso a paso .

Representar en perspectiva isomètrica a partir de la proyección.
Plataforma con escalón y cono.

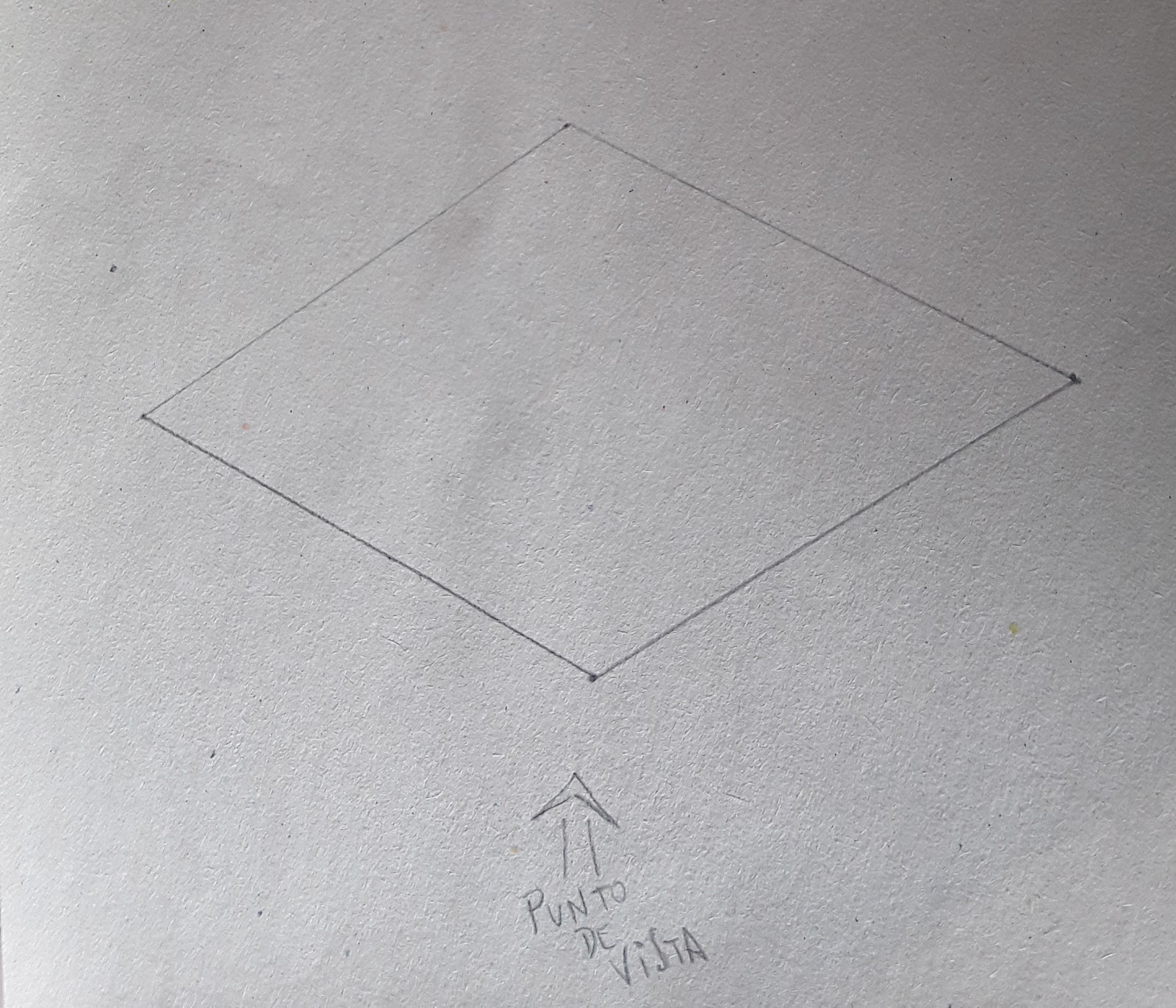

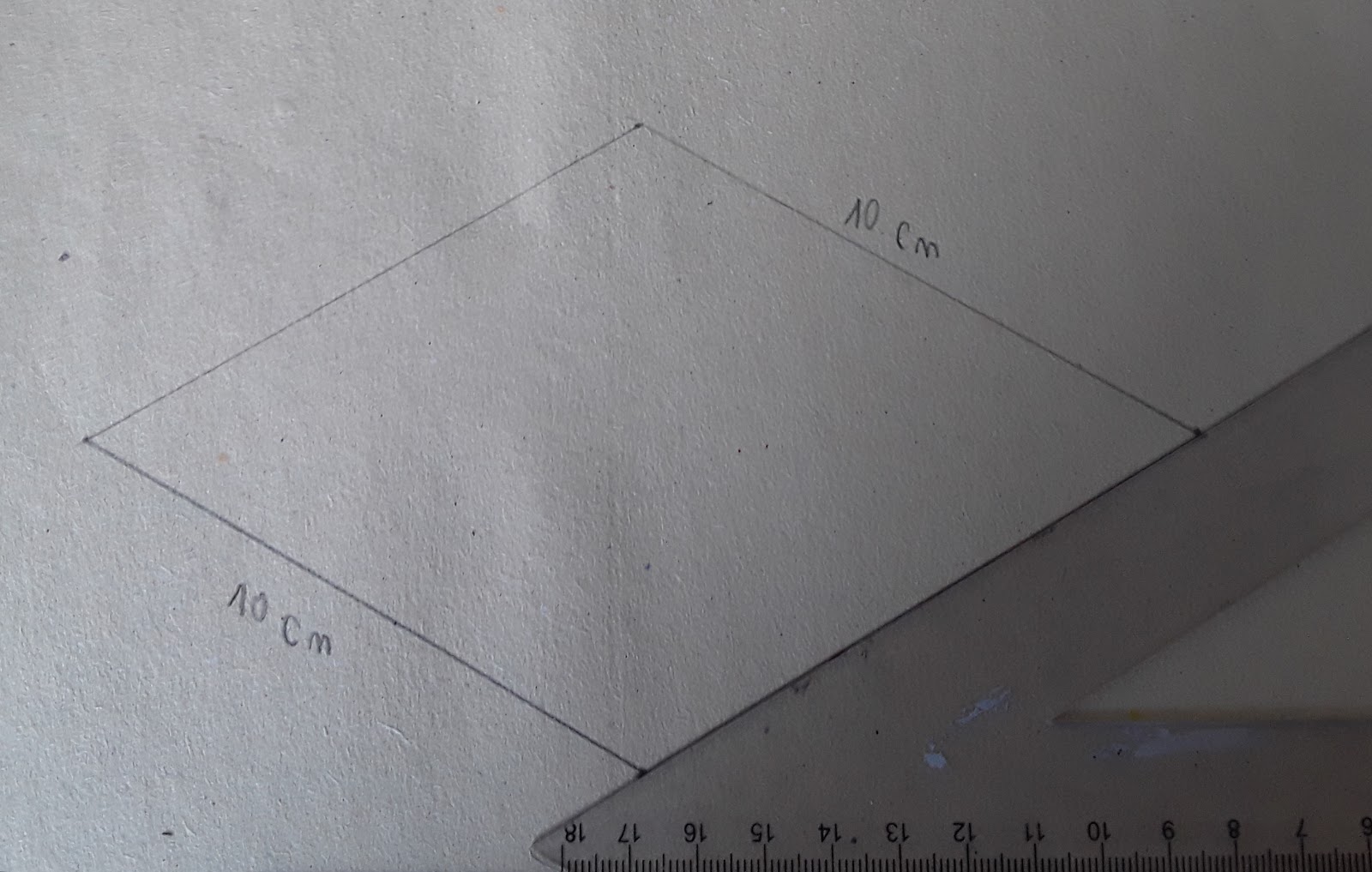

Considerando el punto de vista dado en la proyección, se comienza la perspectiva isómetrica realizando la base de la plataforma de 10 x 10 cm.

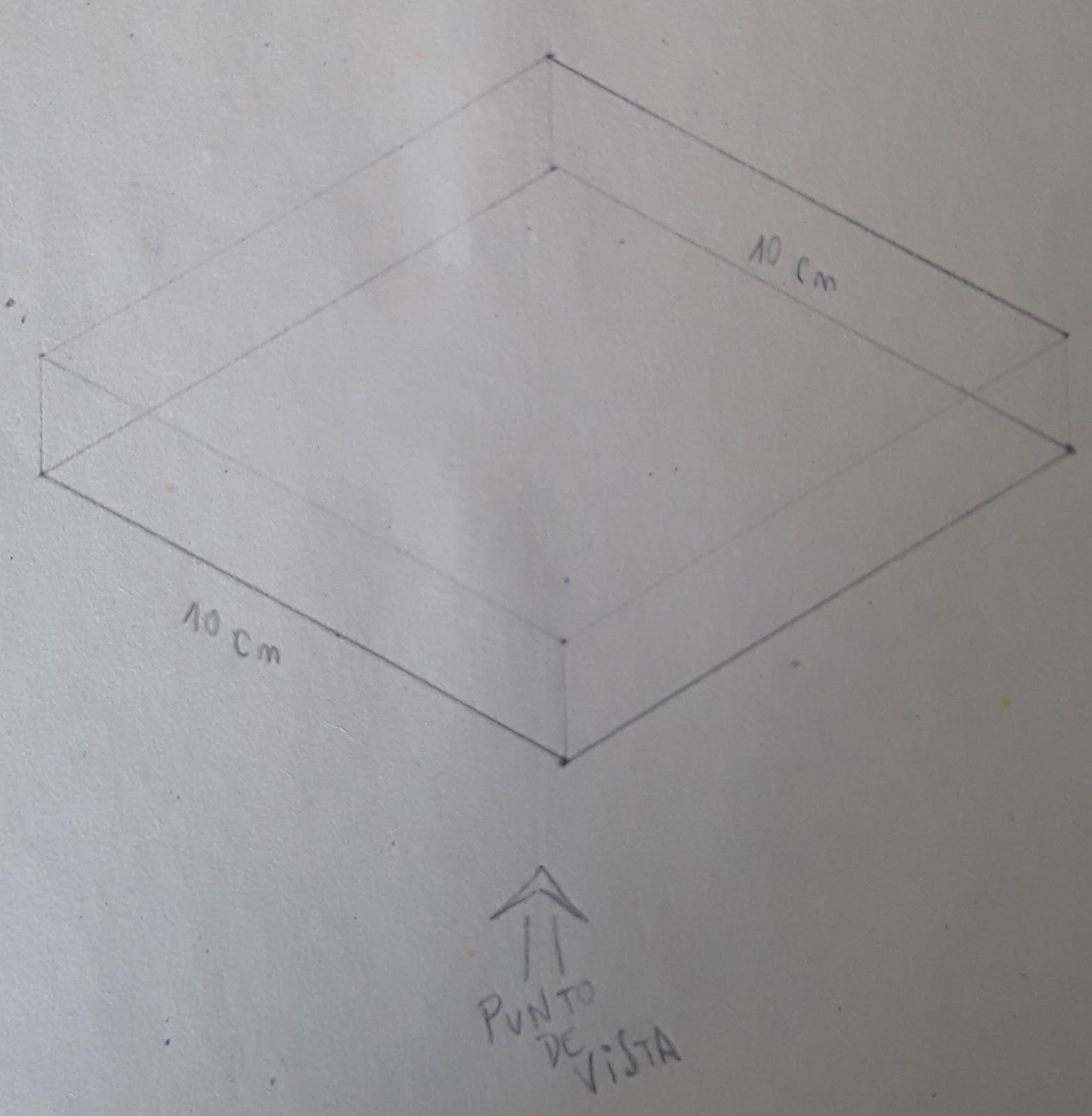

Trazar las alturas de la plataforma ,, a 2cm.

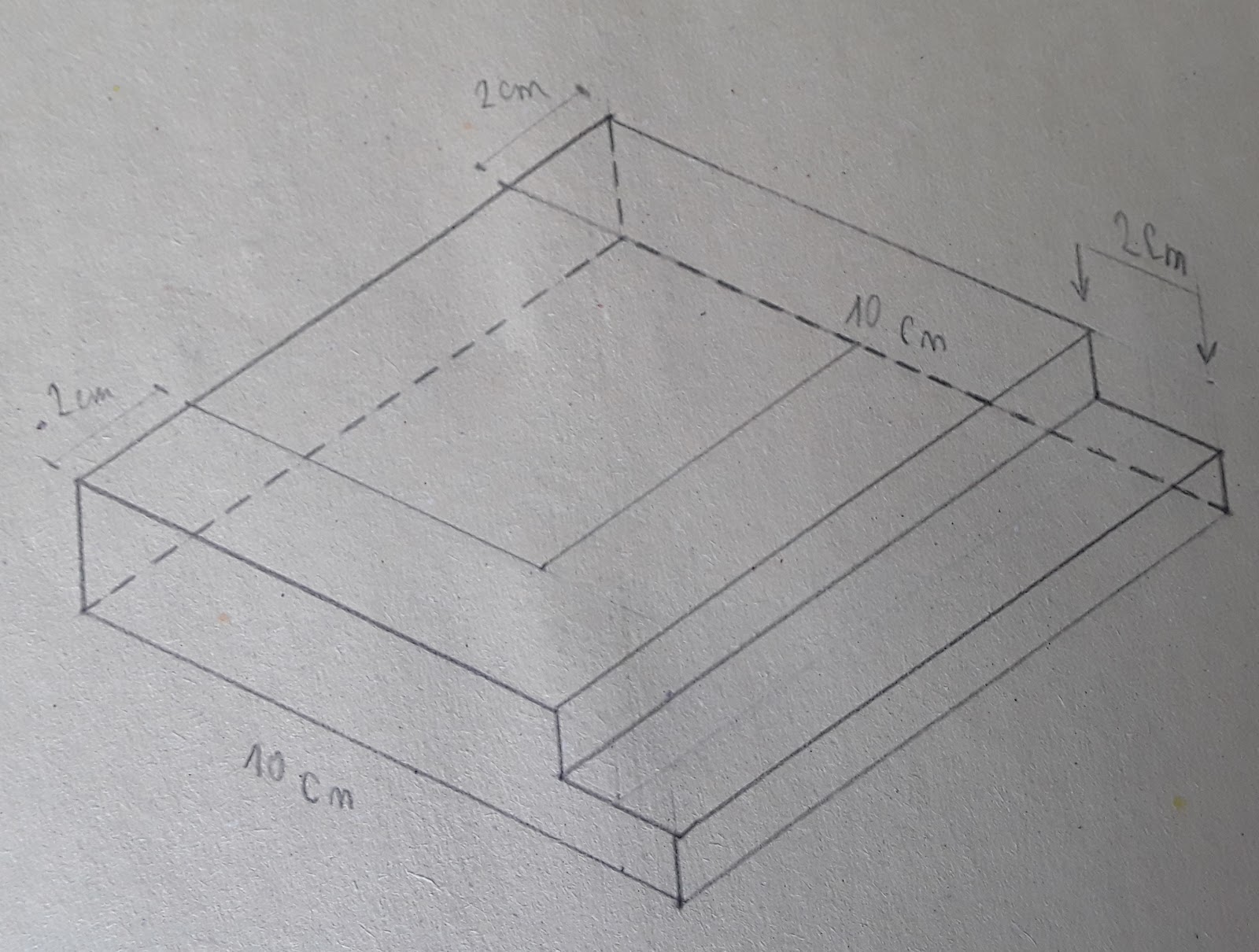

Demarcando el escalón,  de altura 1cm y 2 cm de ancho

Realizo un  rombo de 6 cm de lado sobre la plataforma , preparando el trazado de la base del cilindro.

Mediante el método de ocho puntos y ocho tangentes trazo la elipse, que es la base del cilindro.
También pueden utilizar el método de trazado de óvalo con 4 movimientos de compás.

Trazado de la altura del cilindro, 8 cm , desde el centro del rombo.

Trazado del cono, generatrices principales, desde el vértice superior hacia los puntos de tangencia.

Se indican más líneas generatrices para lograr un buen coloreado de acuerdo a la teoría de la iluminación.

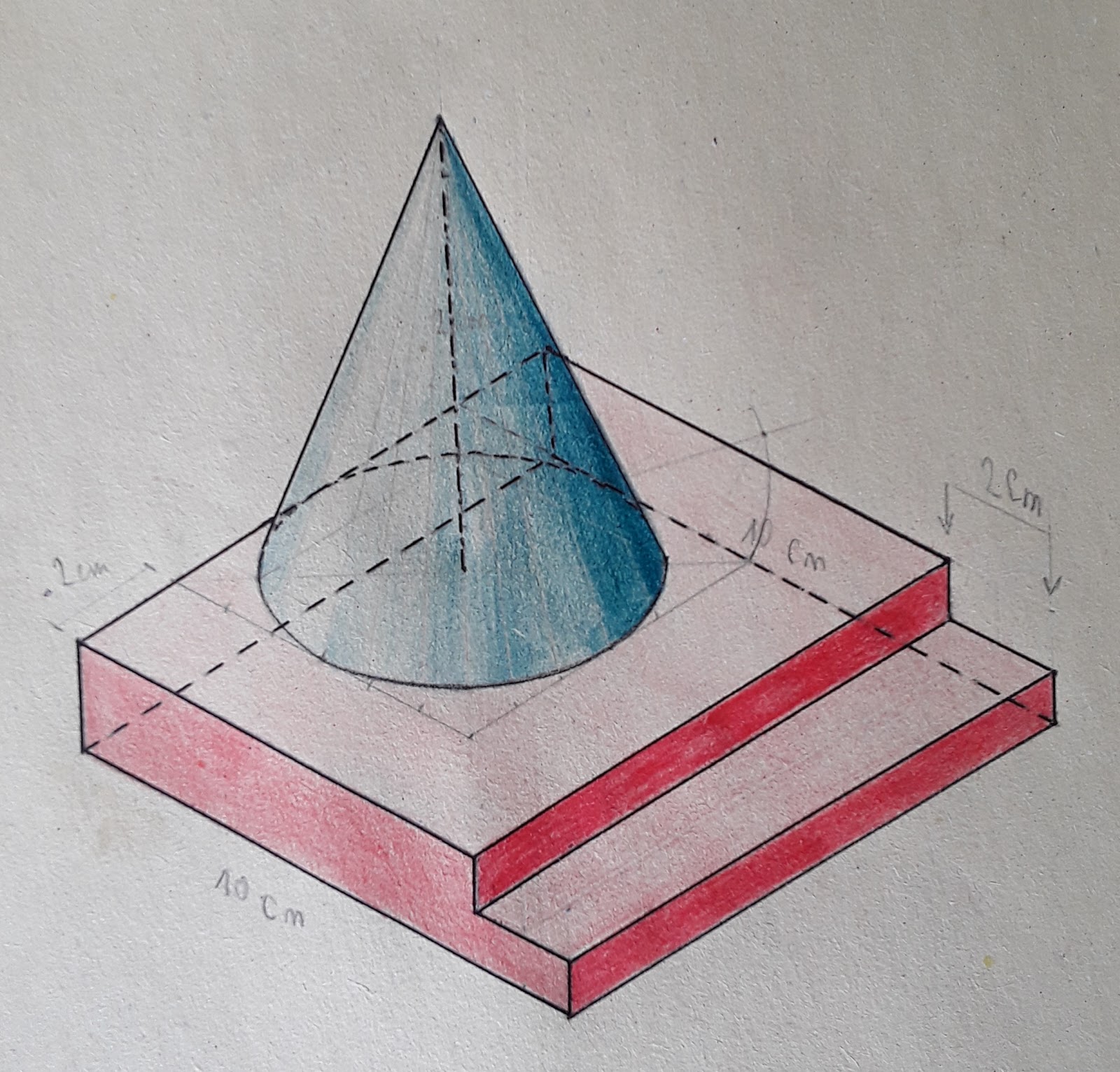

Coloreado final; considerar la fuente de luz desde la izquierda para la correcta iluminación de las caras de la plataforma,  y la expresión de turgencia en la cara curva del cono.
